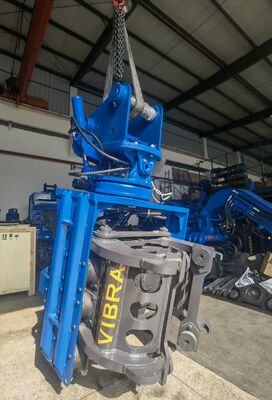

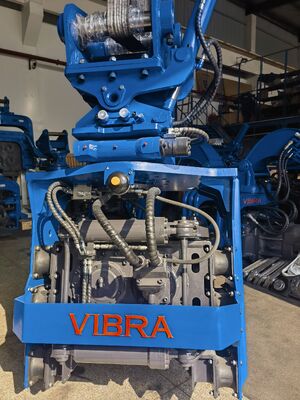

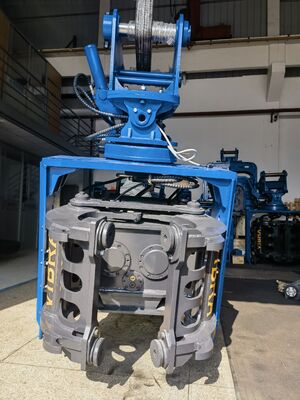

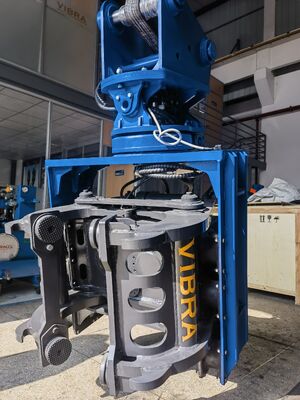

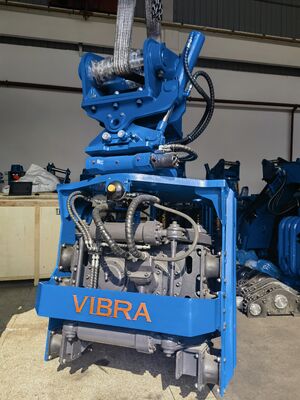

Versátil y ágil: SV-200 Conducción de pila de agarre lateral Fuerza 459 KN, sistema de doble sujeción, adaptación para excavadoras de 20-25 t
Datos del producto
| Momento excéntrico | 4,6 kg·m | fuerza centrífuga | 459 nudos |
|---|---|---|---|
| Frecuencia | 2.300 – 3.000 rpm | Fuerza de sujeción lateral | 335 nudos |
| Fuerza de sujeción inferior | 385 nudos | Presión de operación | 32 MPa |
| Tamaño largo x ancho x alto | 1.220 × 1.260 × 2.150 milímetros | Excavador aplicable | 20 – 25 toneladas |
Descripción de producto
Martillo vibratorio de agarre lateral SV-200 – Potencia versátil y ágil para espacios reducidos
Descripción general del producto
El martillo vibratorio de agarre lateral SV-200 es un accesorio hidráulico especializado diseñado para transformar excavadoras estándar de 20 a 25 toneladas en equipos de hincado de pilotes de alto rendimiento. Diseñado para trabajos con poca altura libre y sitios estrechos, como ampliaciones de fábricas, pasos inferiores de puentes y proyectos de infraestructura urbana, el SV-200 combina una fuerza centrífuga de 459 kN con un sistema patentado de doble pinza para sujetar, posicionar, hincar y extraer en una operación continua, sin necesidad de grúa ni equipo auxiliar.
Especificaciones clave
| Parámetro | Valor |
|---|---|
| Modelo | Martillo vibratorio de agarre lateral SV-200 |
| Fuerza centrífuga | 459 kN |
| Momento excéntrico | 4,6 kg·m |
| Rango de frecuencia | 2.300 – 3.000 rpm |
| Fuerza de la pinza lateral | 335 kN |
| Fuerza de la pinza inferior | 385 kN |
| Presión del sistema | 32 MPa |
| Caudal requerido | 170 – 230 L/min |
| Ángulo de rotación | 360° continuo |
| Ángulo de inclinación | ±30° bidireccional |
| Dimensiones (L×A×H) | 1.220 × 1.260 × 2.150 mm |
| Peso (con conector y pinza) | 2.280 kg |
| Excavadoras compatibles | 20 – 25 toneladas |
Características clave
1. Sistema de doble pinza para operación de ciclo completo
-
Pinza lateral (335 kN): Sujeta firmemente los pilotes durante el posicionamiento y la extracción.
-
Pinza inferior (385 kN): Proporciona una sujeción estable durante el hincado, evitando deslizamientos.
-
Juntas permiten una transición fluida de la sujeción al hincado y a la extracción, todo desde la cabina de la excavadora.
2. Maniobrabilidad superior en espacios reducidos
-
La rotación continua de 360° permite a los operadores alinear los pilotes desde cualquier ángulo sin reposicionar la excavadora.
-
La inclinación lateral bidireccional de ±30° permite una alineación vertical precisa, incluso en terrenos irregulares o bajo obstrucciones aéreas.
3. Compatibilidad con múltiples tipos de pilotes
-
La interfaz de asiento de pinza estándar reemplazable acepta:
-
Tablestacas de acero (Larssen, alma recta)
-
Perfiles H (secciones HP)
-
Pilotes de tubería circular
-
-
El diseño de cambio rápido minimiza el tiempo de inactividad entre cambios de tipo de pilote.
4. Sistema hidráulico de alto rendimiento
-
Funciona a 32 MPa con una demanda de caudal adaptada a la hidráulica de excavadoras de 20-25 t.
-
El rango de frecuencia de 2.300-3.000 rpm se adapta a diversas condiciones del suelo: frecuencias más altas para suelos granulares, más bajas para suelos cohesivos.
5. Construcción robusta para uso intensivo
-
La carcasa reforzada tipo caja resiste el estrés torsional.
-
Las mordazas de pinza de acero endurecido garantizan una larga vida útil, incluso en suelos abrasivos.
-
Diseñado para un fácil mantenimiento con puntos de engrase accesibles y reemplazo de piezas de desgaste.
Ventajas del producto
| Ventaja | Beneficio para el cliente |
|---|---|
| No se necesita grúa | Elimina los costos de alquiler de equipos de elevación auxiliares. |
| Operación con un solo hombre | El operador de la excavadora maneja todo el ciclo de hincado, lo que reduce los costos de mano de obra. |
| Huella compacta | Funciona donde las máquinas convencionales no pueden entrar (por ejemplo, dentro de fábricas existentes, entre columnas de edificios). |
| Eficiencia de combustible | Alimentado directamente por la hidráulica de la excavadora; sin grupo electrógeno separado significa menor consumo de combustible. |
| Fácil instalación | Se monta en el brazo de la excavadora estándar con modificaciones mínimas; se puede intercambiar con el cucharón en menos de 2 horas. |
| Bajo mantenimiento | Las piezas de desgaste intercambiables y los puntos de engrase centralizados reducen el tiempo de inactividad. |
Preguntas frecuentes (FAQ)
P1: ¿Con qué excavadoras es compatible el SV-200?
R: El SV-200 está diseñado para excavadoras de 20-25 toneladas de cualquier marca importante (Cat, Komatsu, Hitachi, Kobelco, Hyundai, Doosan, etc.). Proporcionamos soportes de montaje personalizados para que coincidan con las dimensiones de los pasadores del brazo de su máquina.
P2: ¿Puede realizar tanto el hincado como la extracción?
R: Sí. El SV-200 realiza el hincado de ciclo completo (sujeción, posicionamiento, hincado y extracción) utilizando el mismo accesorio. El sistema de doble pinza proporciona suficiente agarre para las fuerzas de extracción.
P3: ¿Con qué tipos y tamaños de pilotes puede trabajar?
R: Maneja:
-
Tablestacas de acero: hasta 12 m de longitud (dependiendo del suelo)
-
Perfiles H: hasta 400 mm de altura de sección
-
Pilotes de tubería: hasta 600 mm de diámetro
Contáctenos con las dimensiones específicas de su pilote para una verificación de compatibilidad.
P4: ¿Requiere un grupo electrógeno separado?
R: No. El SV-200 es impulsado directamente por el sistema hidráulico de su excavadora. Recomendamos verificar que su máquina pueda suministrar 170-230 L/min a 32 MPa. Se puede organizar una prueba de caudal/presión hidráulica.
P5: ¿Cómo se instala?
R: La instalación dura aproximadamente 2-3 horas:
-
Retire el cucharón y el acoplador.
-
Monte el soporte del SV-200 en el brazo de la excavadora.
-
Conecte las mangueras hidráulicas al circuito auxiliar de la excavadora (líneas de martillo/rompedor).
-
Pruebe las funciones de rotación y sujeción.
Manual de instalación detallado y soporte in situ disponibles.
P6: ¿Cuál es la garantía?
R: La garantía estándar es de 12 meses a partir de la fecha de envío, cubriendo defectos de fabricación. Hay opciones de garantía extendida disponibles bajo pedido.
P7: ¿Tienen soporte de servicio en mi país?
R: Tenemos socios de servicio autorizados en India, Indonesia, Vietnam, Tailandia y Rusia. Para otros mercados, ofrecemos solución de problemas remota y envío rápido de repuestos.
P8: ¿Puede trabajar bajo el agua?
R: El SV-200 está diseñado para aplicaciones sobre el agua y en la zona de salpicaduras. Para hincado completamente sumergido, consulte nuestros modelos de martillos subacuáticos dedicados.
¿Por qué elegir VIBRA SV-200?
En mercados como la rápida urbanización de la India, el auge de la infraestructura del Sudeste Asiático y la expansión industrial de Rusia, los contratistas se enfrentan a desafíos comunes: sitios confinados, presupuestos ajustados y plazos exigentes. El martillo vibratorio de agarre lateral SV-200 ofrece una solución rentable, que ahorra espacio y es fácil de usar, que mantiene su proyecto en marcha, sin importar cuán reducido sea el espacio.
Contáctenos hoy mismo para obtener una cotización o para organizar una demostración con una excavadora compatible en su región.a
