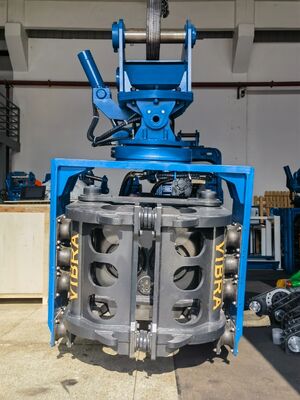

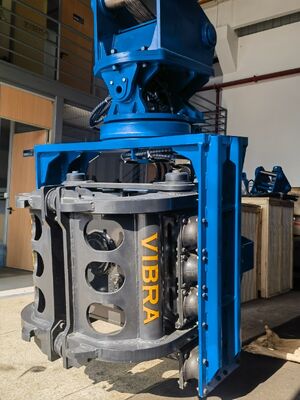

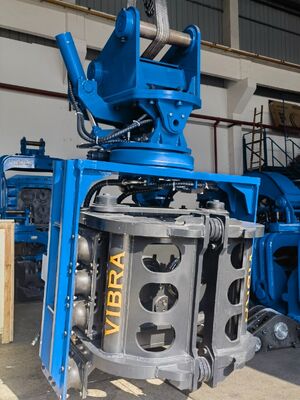

Martillo de pilotes con agarre lateral: capacidad de operación con espacio libre bajo y conjunto de válvula de control integrado para excavadoras de 25 a 32 toneladas
Datos del producto
| Momento excéntrico | 5,6 kg | fuerza centrífuga | 558 nudos |
|---|---|---|---|
| Frecuencia | 2300~3000 rpm | Fuerza de sujeción lateral | 385 nudos |
| Fuerza de sujeción inferior | 490 kN | Presión de operación | 32Mpa |
| Tamaño largo x ancho x alto | 1343x1230x2923mm | Excavador aplicable | 25~32 toneladas |
| Resaltar | martillo hidráulico de agarre lateral de potencia media,martillo hidráulico de agarre lateral para proyectos exigentes,martillo hidráulico de agarre lateral SV-300 |
||
Descripción de producto
Resumen general
El SV-300 es un controlador de pila de agarre lateral versátil diseñado para excavadoras de 25 a 32 toneladas para sobresalir en la construcción de espacio reducido y de espacio estrechoy fundaciones residencialesSu baja capacidad de operación de espacio para la cabeza (enganche lateral 385 kN + enganche inferior 490 kN) permite la conducción de la pila y la extracción en espacios verticales tan bajos como 3,5 metros.El conjunto integrado de válvulas de control consolida todas las funciones hidráulicas (aplastamiento, rotación, vibración) en un solo bloque, reduciendo las conexiones de mangueras y los puntos de fuga en más del 70%.La característica de auto lubricación es de bajo mantenimiento y utiliza rodamientos sellados que requieren engrasamiento solo cada 200-300 horas no hay puntos lubricantes diariosCombinado con un rendimiento de perforación de alta eficiencia (558 kN fuerza centrífuga, 2300-3000 rpm), el SV-300 ofrece una rápida penetración en arcilla, arena y grava.Esta combinación hace que el SV-300 sea ideal para contratistas en el sudeste asiático, India y Rusia trabajando en muros de contención, pilares de puentes, cimientos de fábricas y parques solares.
Características clave
El SV-300 es un controlador de pila de agarre lateral probado que se monta en excavadoras de 25 a 32 toneladas con una mínima modificación 2-3 horas para el primer ajuste, luego 30 minutos para el cambio.El diseño de agarre lateral permite trabajar junto a las estructuras existentes sin un líder o grúa dedicados.
La capacidad de operación de baja capacidad de cabeza del SV-300 utiliza una abrazadera de fondo para sujetar la pila debajo del cuerpo principal del martillo.5 metros , bajo los sobrevuelos, o bajo las líneas eléctricas.
El conjunto integrado de válvulas de control sustituye un laberinto de válvulas individuales, mangueras y accesorios por un solo bloque mecanizado, lo que reduce los puntos de fuga potenciales en un 70%, simplifica la solución de problemas,y permite a un técnico diagnosticar y reemplazar cualquier válvula de cartucho en minutosEl bloque de válvula está precalibrado para el caudal SV-300 ′s 220-280 L/min.
El SV-300 cuenta con auto lubricante siendo bajo mantenimiento rodamientos sellados en todos los ejes excéntricos y puntos de giro.Estos rodamientos no requieren engrasamiento diario, sólo un control visual.El intervalo de engrasamiento es de 200-300 horas, lo que ahorra 30-40 minutos de mantenimiento diario.
Con un momento excéntrico de 5,6 kgm y una fuerza centrífuga de 558 kN a 2300-3000 rpm, el SV-300 ofrece un rendimiento de perforación de alta eficiencia.reducción de la fricción y permiten una rápida penetración del 25-30% más rápido que los martillos de baja frecuenciaEsto se traduce en un menor consumo de combustible y un mayor número de pilas diarias.
Parámetros técnicos (SV-300)
| Parámetro | Valor |
|---|---|
| Momento excéntrico | 5.6 kgm |
| Fuerza centrífuga | 558 kN |
| Rango de frecuencia | 2300 ¥ 3000 rpm |
| Fuerza de sujeción lateral | 385 kN |
| Fuerza de sujeción inferior | 490 kN |
| Presión de funcionamiento | 32 MPa |
| Requisito de flujo | 220 ¢ 280 L/min |
| Rotación / inclinación | 360° / ±30° |
| Dimensiones (L × W × H) | Las demás partes del material de construcción |
| Peso (incluido el conector y la abrazadera) | 3150 kg |
| Excavadora adecuada | 25 32 toneladas |
| Espacio mínimo para la cabeza (clampada inferior) | 3.5 m |
| Intervalo de engrasamiento | 200 a 300 horas |
Ventajas para el sudeste asiático, la India y Rusia
Asia sudoriental (ciudades densas, puentes bajos)
- Capacidad de funcionamiento de baja capacidad de cabezal ️ pilas de hoja de accionamiento bajo vías elevadas y en sótanos interiores.
- Autolubricante, resistente a la corrosión en ambientes tropicales húmedos.
- La perforación de alta eficiencia ¥ corta rápidamente las arcillas marinas y los suelos aluviales.
India (flotas mixtas de excavadoras, presión sobre los costes)
- El conjunto de válvulas de control integradas reduce las fallas hidráulicas en condiciones de polvo y alta temperatura.
- La auto lubricación reduce la dependencia de mecánicos expertos.
- La perforación de alta eficiencia se encarga de la manipulación de aluviones duros y rocas desgasteadas.
Rusia (fríos extremos, lugares remotos)
- Confiable hasta -30 °C. La auto lubricación elimina los problemas de engrasamiento en climas fríos.
- Bajo espacio para la cabeza trabaja dentro de edificios industriales sin quitar el techo.
- La válvula de control integrada minimiza el riesgo de fugas de las mangueras con ciclo de temperatura.
Tipos de pilas compatibles
- Pilares de chapa de acero tipo U y tipo Z
- Las vigas H (flancas de hasta 350 mm)
- Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
Preguntas frecuentes
P1: ¿Cuál es el espacio de cabeza mínimo para el SV-300?
R: Con una capacidad de operación de baja capacidad de cabeza utilizando la abrazadera inferior, puede trabajar en espacios libres tan bajos como 3,5 metros.
P2: ¿Cómo me beneficia el conjunto de válvulas de control integradas?
R: Menos mangueras y accesorios significan menos fugas. La solución de problemas es más rápida ̇ todas las válvulas están en un bloque. Si una válvula falla, reemplace el cartucho, no todo el conjunto.
P3: ¿Con qué frecuencia tengo que engrasar el martillo?
R: La auto lubricación es de bajo mantenimiento, lo que significa que los rodamientos sellados solo necesitan engrasarse cada 200-300 horas sin engrasamiento diario.
P4: ¿Cuál es el número de pilas diarias esperado?
R: En arcilla media, entre 40 y 60 pilas por turno de 8 horas.
P5: ¿Disponibilidad de piezas de repuesto?
R: En stock en Singapur (Asia del Sur), Mumbai (India) y Moscú (Rusia). Entrega de 3 a 5 días para mandíbulas, sellos, rodamientos y cartuchos de válvula.
Conclusión
El SV-300 combina la versatilidad del conductor de la pila de agarre lateral, la capacidad de operación de bajo espacio para la cabeza, la fiabilidad del ensamblaje de válvulas de control integradas, la auto-lubricación es una conveniencia de bajo mantenimiento,y rendimiento de perforación de alta eficiencia ̇ todo en un paquete compacto de 3150 kgEs la opción ideal para los contratistas que trabajan en entornos confinados y desafiantes en todo el sudeste asiático, la India y Rusia.
