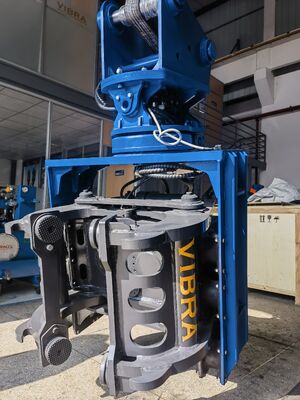

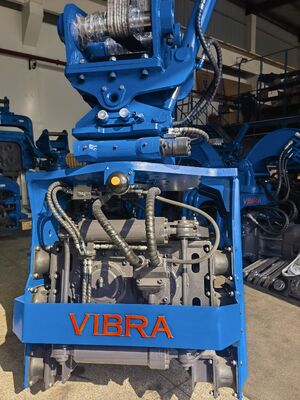

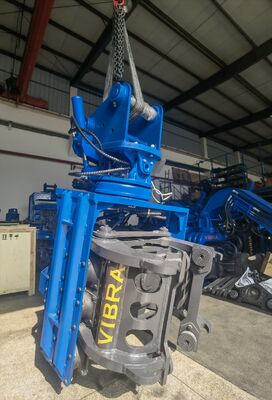

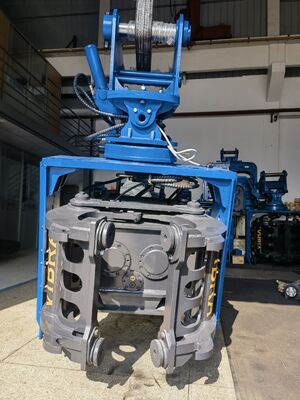

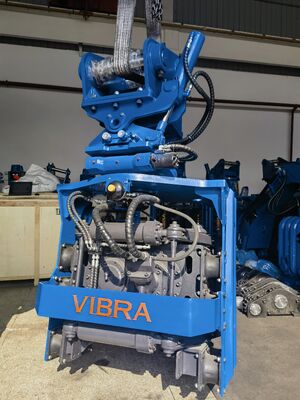

Compacto conductor de pila de espacios confinados

El SV-200 es un martinete compacto y potente con agarre lateral fabricado en China, diseñado para que excavadoras de 20 a 25 toneladas funcionen de manera eficiente en construcciones con espacios reducidos y espacios reducidos: modernizaciones de fábricas, apuntalamiento de puentes, cimientos residenciales y proyectos de drenaje urbano. Con capacidad de operación con altura libre baja (pinza lateral de 335 kN + pinza inferior de 385 kN), hinca y extrae pilotes en espacios verticales de tan solo 3,5 metros. Como martinete con rotación de 360 ​​grados, proporciona un giro continuo sin torsión de la manguera, además de una inclinación bidireccional de ±30°, lo que elimina la necesidad de reposicionar la excavadora en sitios congestionados. El diseño de estructura compacta para espacios confinados mantiene dimensiones ajustadas (1220×1260×2150 mm) y peso bajo (2280 kg), lo que permite el acceso a través de puertas estándar y entre pilares espaciados a 3 metros de distancia. El sistema de fusión de flujo de bomba dual garantiza que el martillo reciba el flujo requerido de 170‑230 L/min para su fuerza centrífuga de 459 kN, incluso en excavadoras con una potencia de bomba individual moderada. Esta combinación hace que el SV-200 sea ideal para contratistas en el sudeste asiático, India y Rusia que construyen muros de contención, estribos de puentes, pequeñas extensiones de fábricas y parques solares fotovoltaicos.

1.Martillo de agarre lateral fabricado en China
El SV-200 es un martinete con agarre lateral confiable fabricado en China, confiable por su calidad y fácil instalación. Se monta en excavadoras de 20 a 25 toneladas con modificaciones mínimas: normalmente 2 horas para la primera instalación y luego 25 minutos para el cambio. El diseño de agarre lateral permite trabajar junto a estructuras existentes sin un líder o grúa dedicados.

2.Capacidad de operación con espacio libre bajo
Las máquinas de pilotaje convencionales no pueden trabajar debajo de puentes bajos ni en el interior de sótanos. La capacidad de operación con altura libre baja del SV-200 utiliza una abrazadera inferior que sujeta la pila debajo del cuerpo principal del martillo. Puede hincar y extraer pilotes en espacios de hasta 3,5 metros, perfecto para pilotes en interiores, debajo de pasos elevados o debajo de líneas eléctricas.

3.Martillo de pilotes con rotación de 360 ​​grados
A diferencia de los martillos limitados a 180° o 270°, el SV-200 es un verdadero martinete con rotación de 360 ​​grados con una unión rotativa hidráulica que permite un giro ilimitado sin torcer la manguera. Combinado con una inclinación lateral de ±30°, puede colocar pilotes en cualquier ángulo, hincar muros de contención inclinados o extraer tablestacas retorcidas, todo sin mover la excavadora.

4.Espacios confinados de estructura compacta
Con unas dimensiones de 1220 mm (largo) × 1260 mm (ancho) × 2150 mm (alto) y un peso de 2280 kg, la ingeniería de espacios confinados de estructura compacta permite que el SV-200 pase por puertas estándar, entre columnas y dentro de contenedores de envío. Esta compacidad reduce los costos de transporte: múltiples unidades por contenedor a sitios remotos.

5.Sistema de fusión de flujo de bomba dual
El SV-200 requiere 170‑230 L/min para entregar su fuerza centrífuga completa de 459 kN. El sistema de fusión de flujo de bomba dual combina dos circuitos auxiliares separados de la excavadora en una corriente de alto flujo, lo que garantiza una potencia constante incluso en máquinas con un flujo de bomba individual más bajo (por ejemplo, 100+100 L/min). Esta válvula integrada proporciona control de vibración de dos etapas: primera etapa para suelos blandos, segunda etapa (flujo combinado) para capas duras.

Sudeste Asiático (ciudades densas, puentes bajos, callejones estrechos)

• Capacidad de operación con altura libre baja: hinque Tablestacas debajo de caminos elevados y dentro de estacionamientos en sótanos.

• Rotación de 360 ​​grados: reposicione pilotes sin mover la excavadora en calles estrechas de Bangkok, Yakarta y Manila.

• Estructura compacta: cabe en callejones estrechos y puertas industriales estándar.

India (proyectos de metro, flotas mixtas de excavadoras, sensibilidad a los costos)

• Sistema de fusión de flujo de bomba doble: compatible con excavadoras más antiguas de 20 a 25 toneladas (JCB, Sany) que tienen un flujo auxiliar moderado.

• Martillo de agarre lateral fabricado en China: calidad comprobada a un costo competitivo.

• Rotación de 360°: acelera el entrelazado de Tablestacas para estribos de puentes.

Rusia (frío extremo, sitios remotos, plantas industriales con poco espacio libre)

• Fiable hasta -30°C. El bajo espacio libre permite apilar dentro de los edificios de la fábrica sin quitar el techo.

• Estructura compacta: reduce los costos de transporte a Siberia; más unidades por contenedor.

• La combinación de dos bombas mantiene la potencia hidráulica incluso con aceite frío y espeso: la segunda etapa aumenta la fuerza cuando es necesario.

• Tablestacas de acero tipo U y tipo Z

• Vigas en H (hasta 300 mm de ala)

• Pilotes de tubos circulares (hasta 600 mm de diámetro)

• Mordazas de sujeción reemplazables: cambio en menos de 10 minutos

P1: ¿Cuál es el espacio libre mínimo para el SV-200?
R: Con la capacidad de operación con altura libre baja utilizando la abrazadera inferior, puede trabajar en espacios libres de hasta 3,5 metros.

P2: ¿Puede el SV-200 girar continuamente sin dañar la manguera?
R: Sí. Como martinete con rotación de 360 ​​grados, cuenta con una unión rotativa hidráulica que permite una rotación ilimitada, sin torsión ni fatiga de la manguera.

P3: Mi excavadora tiene solo un flujo total de 180 L/min. ¿Puede ejecutar el SV-200?
R: Sí, el sistema de fusión de flujo de bomba dual combina dos circuitos (p. ej., 90+90 L/min) para alcanzar 180 L/min. Para una fuerza total de 459 kN, recomendamos 170‑230 L/min, pero el martillo seguirá funcionando a potencia reducida.

P4: ¿Qué significa en el sitio “espacios confinados de estructura compacta”?
R: El SV-200 tiene sólo 1,26 m de ancho y 2,15 m de alto. Pasa a través de puertas industriales estándar y funciona entre pilares espaciados entre 3 y 3,5 metros.

P5: ¿Cómo funciona la vibración de dos etapas?
R: La primera etapa utiliza un flujo de bomba única para suelos normales. La segunda etapa activa el sistema de fusión de flujo de bomba dual para aumentar la fuerza de excitación de las capas duras, todo controlado desde la cabina.

P6: ¿Disponibilidad de repuestos?
R: Disponemos de piezas de desgaste (mordazas de sujeción, sellos, mangueras, cojinetes) en Singapur (SE de Asia), Mumbai (India) y Moscú (Rusia). Entrega 3-5 días laborables.

El SV-200 es el martinete con agarre lateral ideal fabricado en China para contratistas que necesitan capacidad de operación con altura libre baja, flexibilidad del martinete con rotación de 360 ​​grados, acceso a espacios confinados de estructura compacta y confiabilidad del sistema de fusión de flujo de bomba dual. Proporciona 459 kN de potencia vibratoria para hincar tablestacas, vigas en H y pilotes de tubería en entornos estrechos y desafiantes en el Sudeste Asiático, India y Rusia. Contáctenos para una verificación de compatibilidad con su excavadora de 20 a 25 toneladas.
