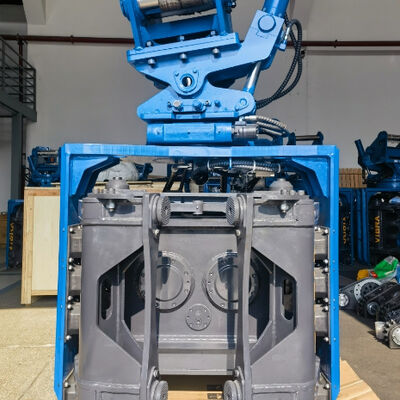

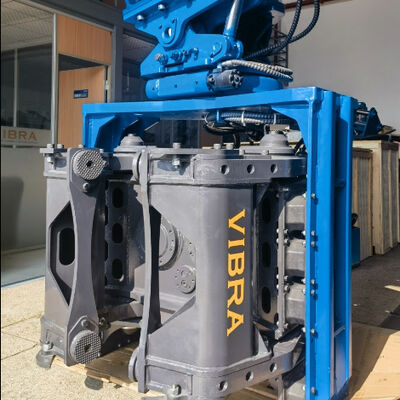

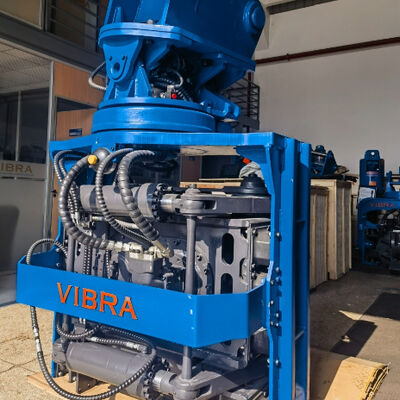

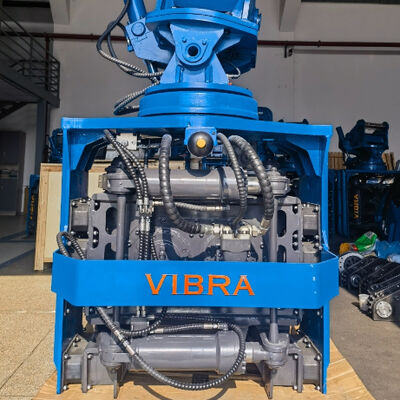

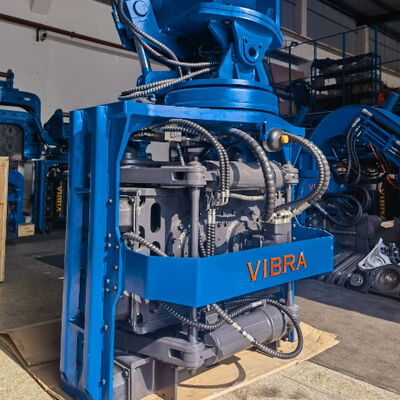

El conductor de pila de agarre lateral hidráulico para espacios confinados.

El SV-400 es unEl conductor de la pila de agarre lateral- una forma única de martillo vibratorio hidráulico diseñado específicamente para aplicaciones con poco espacio para la cabeza y espacios reducidos.El SV-400 se monta directamente en excavadoras de 32 ‰ 40 toneladas y permite una conducción y extracción de pilas eficientes en entornos con restricciones de altura severasEsta máquina dispone de una serie de herramientas que se utilizan para la obtención de información sobre la calidad de los productos, tales como debajo de puentes, dentro de fábricas, en túneles y a lo largo de líneas ferroviarias.Rotación continua de 360 gradosy cabeza motriz de inclinación bidireccional (± 30 grados), que permite al operador colocar la pila en cualquier ángulo sin mover la excavadora.Con capacidad de funcionamiento con espacio para la cabeza reducido (altura total con pinza): 3056 mm), el SV-400 puede trabajar en espacios tan bajos como 3,5 ̊4 metros.y pilas circulares de tuberías todos con una máquinaEl SV-400 ofrece una fuerza centrífuga de 658 kN, opera a 32 MPa y requiere un caudal de 280 ∼360 L/min, lo que lo convierte en la solución definitiva para la acumulación de espacios confinados en todo el sudeste asiático, India,y Rusia.

Momento excéntrico: 6,6 kgm

Fuerza centrífuga: 658 kN

Rango de frecuencia: 2300 ∼ 5000 rpm (ajustable en dos etapas)

Fuerza de sujeción lateral: 385 kN. Fuerza de sujeción inferior: 490 kN.

Presión de trabajo: 32 MPa

Flujo de trabajo: 280-360 L/min

En el caso de los vehículos de las categorías M1, M2 y M3, el valor de la inclinación deberá ser igual o superior a:

Las dimensiones (L × W × H): 1400 × 1315 × 3056 mm

Peso (incluido el conector y la abrazadera): 3870 kg

Excavadora adecuada: 32 ∼ 40 toneladas

Asia sudoriental (ampliación de puentes, ampliación de fábricas, construcción de túneles)

• La capacidad de operación de baja altura es esencial para trabajar bajo las carreteras elevadas existentes en Bangkok, Yakarta y Manila durante los proyectos de ampliación.

• La rotación continua completa de 360 grados permite una alineación precisa de la pila en zonas urbanas de construcción densas con un mínimo de reposicionamiento de la excavadora.

• La cabeza motriz de inclinación bidireccional ayuda a instalar pilas de chapa para paredes de canales y barreras de inundación en ángulos especificados.

India (trabajos en cubierta de sobrevuelo, ferrocarril de metro, cobertizos industriales)

• El diseño del conductor de pila de agarre lateral elimina la necesidad de líderes altos, lo que hace posible conducir pilas bajo sobrevuelos bajos y dentro de expansiones de almacenes donde la distancia aérea es inferior a 4 metros.

• El sistema de cambio rápido de herramientas permite a los contratistas cambiar entre los pilares de chapa de acero (para el apoyo de los cimientos) y las vigas H (para las columnas de los edificios) en el mismo sitio de trabajo, ahorrando tiempo y costos de equipo.

• La rotación completa de 360 grados es invaluable para trabajar a lo largo de carriles de servicio estrechos en ciudades concurridas como Mumbai y Delhi.

Rusia (instalaciones industriales, reparaciones de puentes, recintos de invierno confinados)

• La capacidad de funcionamiento de baja capacidad de cabezal permite conducir la pila dentro de recintos climatizados o bajo grúas aéreas existentes en fábricas críticas para mantener la producción durante las adaptaciones de invierno.

• La cabeza motriz de inclinación bidireccional con robustos cilindros hidráulicos funciona de manera confiable a temperaturas bajo cero.

• El sistema de cambio rápido de herramientas reduce al mínimo el tiempo de inactividad al cambiar entre tipos de pila, especialmente útil en zonas industriales remotas donde varias máquinas no pueden movilizarse fácilmente.

P1: ¿Qué hace que un conductor de pila de agarre lateral sea diferente de un martillo vibratorio estándar?

R: Un conductor de pila de agarre lateral utiliza dos sistemas de sujeción: una abrazadera lateral y una abrazadera inferior.Esto proporciona una capacidad de operación de baja capacidad de cabeza puede conducir pilas en espacios tan apretados como 3.5×4 metros verticalmente, lo cual es imposible con martillos estándar de pinza de fondo.

P2: ¿Puede el SV-400 conducir pilas en ángulo?

R: Sí. La cabeza de conducción de inclinación bidireccional le permite inclinar el martillo ± 30 grados en dos direcciones. Esto es ideal para pilas de batería (paredes de apoyo inclinadas), acoplamiento de láminas en la orilla del río,o compensando el terreno desigual.

P3: ¿Realmente tiene una rotación completa de 360 grados?

R: Absolutamente. La rotación continua completa de 360 grados se logra a través de un anillo giratorio de precisión.Puede girar el martillo y la pila a cualquier orientación sin mover la excavadora ̇ una gran ventaja en espacios confinados.

P4: ¿Cómo funciona el sistema de cambio rápido de herramientas?

R: El sistema de cambio rápido de herramientas utiliza interfaces de asiento de abrazadera estándar intercambiables. Simplemente se eliminan algunos pines, se cambian las mandíbulas de la abrazadera (perfil de pila de chapa de acero, agarre de haz H o abrazadera de tubería), se coloca una abrazadera en el centro de la abrazadera, y se coloca una abrazadera en el extremo inferior de la abrazadera.y volver a instalarTodo el cambio toma menos de 10 minutos. No se requieren herramientas especiales.

P5: ¿Qué tamaño de excavadora necesito para el SV-400?

R: El SV-400 se ajusta a excavadoras de 32?? 40 toneladas. Requiere un caudal hidráulico de 280?? 360 L / min a 32 MPa. Los modelos compatibles incluyen Komatsu PC360 PC400, Hitachi ZX350 ZX400 y Sany SY335 SY395.

P6: ¿Qué tipos de pilas puede manejar?

R: Con el sistema de cambio rápido de herramientas, el SV-400 puede manejar:

• Pilares de chapa de acero tipo U y tipo Z (la mayoría de los perfiles)

• Las vigas en H (flanca ancha, flanca media)

• Pilares circulares de tuberías de acero (diámetros diversos)

• Pilas de hormigón prefabricadas (con almohadillas de caucho opcionales)

P7: ¿Cómo beneficia el trabajo de puente la capacidad de operación con un espacio de cabeza bajo?

R: Al rehabilitar o ampliar puentes existentes, a menudo es necesario conducir pilas directamente debajo de la cubierta del puente, donde el espacio libre es de solo 3,5 ∼4 metros.La capacidad de operación del SV-400 con bajo espacio para la cabeza le permite trabajar bajo la cubierta sin cerrar el puente al tráfico, un ahorro masivo de tiempo y costos..

P8: ¿Qué mantenimiento se requiere para el sistema de inclinación y rotación?

R: El anillo de giro y los cilindros de inclinación están sellados y requieren una lubricación periódica cada 50 horas de funcionamiento.Todos los componentes hidráulicos utilizan aceites estándar para excavadoras.
