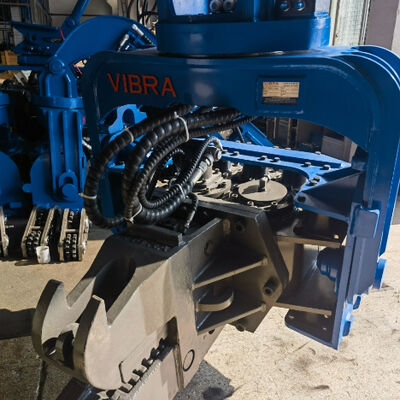

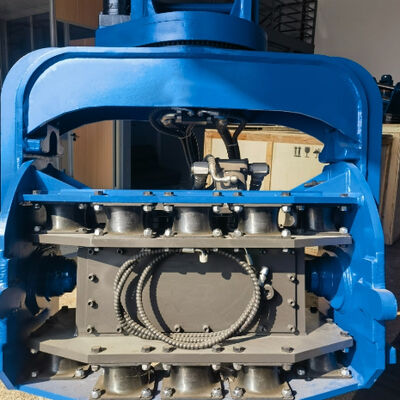

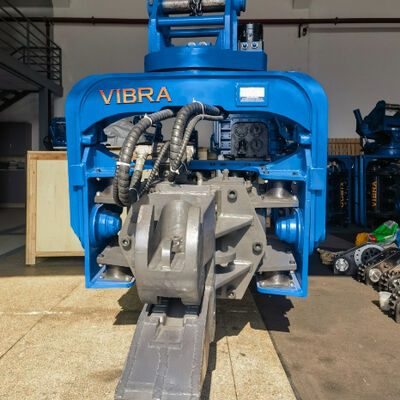

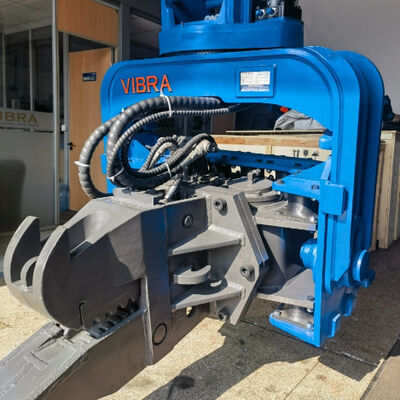

Piloto de pila hidráulica. Rotación continua completa de 360 grados y vibración de alta frecuencia para sitios de trabajo confinados.
Datos del producto
| Frecuencia de vibración | 2800 rpm | Momento excéntrico | 4,3 kg |
|---|---|---|---|
| Presión de operación | 32 MPa | Flujo de trabajo | 176 l/min |
| fuerza centrífuga | 335 nudos | Longitud máxima de pila | 12m |
| Peso del brazo | 500 kilos | Peso del martillo | 1 900 kg |
| Excavadora adecuada | 23~27 | ||
| Resaltar | martinete de pilotes de 360 grados para excavadoras,martinete de pilotes vibratorio de 12M,martinete de pilotes para excavadoras de 23-27 toneladas |
||
Descripción de producto
Introducción
El FV-280R es un accesorio hincador de pilotes hidráulico de primera calidad diseñado para excavadoras de 23 a 27 toneladas. Diseñado para trabajos de cimentación exigentes, combinarotación continua completa de 360 grados, salida de vibración de alta frecuencia (2800 rpm) y un robusto conjunto de mecanismo de giro completo para impulsar y extraer pilotes de láminas de acero, pilotes de tubos de acero y pilotes de hormigón prefabricados con una eficiencia excepcional. Con una alta energía de impacto por golpe (fuerza centrífuga de 335 kN), esta máquina penetra rápidamente grava densa, roca erosionada y suelo congelado, al tiempo que elimina la torsión de la manguera y reduce el tiempo de inactividad.
Ya sea que esté construyendo edificios de gran altura en Yakarta, cimientos de puentes en Mumbai o plantas industriales en Siberia, el FV-280R ofrece un rendimiento constante y de bajo mantenimiento. Su soporte giratorio de precisión proporciona 90 toneladas de capacidad de tracción axial con juego cero permanente, lo que garantiza una rotación suave y una larga vida útil. La junta rotativa de alta presión (40 MPa) viene con una garantía de 12 meses y las mangueras de vibración siguen el movimiento del soporte para eliminar las ráfagas de fricción, un punto de falla común en los diseños convencionales.
Características y ventajas clave (integración de las 5 palabras clave)
| Característica | Beneficio para sitios de trabajo en el mar, India y Rusia |
|---|---|
| Rotación continua completa de 360 grados | El anillo giratorio de precisión permite posicionar la herramienta en cualquier ángulo sin mover la excavadora, algo fundamental para calles estrechas (Bangkok, Delhi), espacios libres debajo de puentes y paredes de canales. Tracción axial de 90 toneladas sin juego, sin rotura por fricción de la manguera. |
| Salida de vibración de alta frecuencia(2800 rpm) | La rápida licuación del suelo reduce la fricción, hincando pilotes un 30% más rápido que los martillos estándar. Supera arcilla, arena y permafrost. La frecuencia de dos etapas (2800 rpm fijas) garantiza una penetración constante. |
| Martillo hidráulicosistema | Conexión directa al circuito auxiliar de excavadora (32 MPa, 176,4 L/min). Sin fuente de alimentación externa: reduce el costo de capital y simplifica el mantenimiento. Compatible con Komatsu, Hitachi, Sany, |
| Energía de alto impacto por golpe.(335 kN) | Cada ciclo de vibración genera una fuerza centrífuga de 335 kN. Funciona a través de capas de grava (p. ej., Pune, morrena rusa) y roca erosionada. Garantiza un hincado de pilotes rectos de hasta 12 m de longitud sin un peso excesivo del martillo. |
| Conjunto completo del mecanismo de giro. | Corona giratoria de alta resistencia con precarga permanente sin espacio. Resiste fuertes fuerzas de tracción durante la extracción de pilotes. Sellado contra el polvo, la humedad y las temperaturas bajo cero. No es necesario realizar ajustes periódicos de juego. |
Especificaciones adicionales del catálogo:
-
Frecuencia de vibración: 2800 rpm
-
Momento excéntrico: 4,3 kgm
-
Presión de trabajo: 32 MPa
-
Flujo de trabajo: 176,4 L/min
-
Fuerza centrífuga: 335 kN
-
Longitud máxima del pilote: 12 m
-
Peso del brazo: 500 kg
-
Peso del martillo: 1900 kg
-
Excavadora adecuada: 23–27 toneladas
Parámetros técnicos – FV-280R
| Parámetro | Valor |
|---|---|
| Frecuencia de vibración | 2800 rpm |
| Momento excéntrico | 4,3 kg |
| Presión de trabajo | 32MPa |
| Flujo de trabajo | 176,4 l/min |
| Fuerza centrífuga | 335kN |
| Máx. Longitud de la pila | 12 metros |
| Peso del brazo | 500 kilos |
| Peso del martillo | 1900 kilogramos |
| Excavadora adecuada | 23 – 27 toneladas |
Por qué FV-280R para el Sudeste Asiático, India y Rusia
Sudeste Asiático (suelo blando, alta humedad, espacios reducidos)
-
La rotación continua completa de 360 grados permite el apilado de hojas a lo largo de canales de drenaje y debajo de estructuras existentes sin reposicionar el soporte, algo fundamental en ciudades congestionadas como Yakarta, Manila y Ciudad Ho Chi Minh.
-
La producción de vibración de alta frecuencia minimiza la licuefacción del suelo en arcilla de Bangkok y limo del delta, lo que acelera la conducción.
-
El conjunto completo del mecanismo de giro con sellos resistentes a la corrosión resiste la humedad tropical y los ambientes salinos (proyectos costeros).
India (terrenos mixtos, proyectos de cimientos pesados, rentabilidad)
-
El martinete hidráulico utiliza el sistema hidráulico de excavadora existente: reduce el costo de la flota hasta en un 40 % en comparación con las plataformas de pilotaje dedicadas. Perfecto para viaductos de metro, puentes de autopistas y plantas industriales.
-
La energía de alto impacto por golpe (335 kN) atraviesa capas de grava cerca de Pune, rocas erosionadas en Bengaluru y suelos aluviales compactados en Delhi NCR.
-
La rotación continua completa de 360 grados permite una alineación precisa en zonas estrechas de construcción urbana.
Rusia (permafrost, frío extremo, inviernos largos)
-
El conjunto del mecanismo de giro completo con rodillos precargados elimina el juego que podría congelarse o desalinearse a -30 °C. Los sellos especiales para bajas temperaturas mantienen la flexibilidad.
-
La salida de vibración de alta frecuencia rompe rápidamente la capa superior del suelo congelada, lo que permite hincar pilotes incluso durante los meses de invierno.
-
La alta energía de impacto por golpe (335 kN) supera la alta resistencia del permafrost sin necesidad de un soporte más pesado.
Preguntas frecuentes (Preguntas frecuentes)
P1: ¿Qué tamaño de excavadora se requiere para la FV-280R?
R: La FV-280R está diseñada para excavadoras de 23 a 27 toneladas. Requiere un flujo hidráulico de 176,4 L/min a 32 MPa, compatible con Komatsu PC240‑270, Hitachi ZX250‑270, Sany SY265‑285 y transportadores similares.
P2: ¿Necesita una fuente de alimentación independiente?
R: No. Como martinete hidráulico, se conecta directamente al circuito auxiliar de su excavadora. La ausencia de fuente de alimentación externa significa menores costos, transporte más sencillo y mantenimiento más sencillo.
P3: ¿Puede funcionar en áreas muy reducidas o con poca altura libre?
R: Sí. La rotación continua completa de 360 grados permite inclinar y girar el martillo en casi cualquier posición. Con el diseño compacto del brazo (peso del brazo de solo 500 kg), puede hincar pilotes con un espacio libre vertical de tan solo 3,5 a 4 m.
P4: ¿Qué tipos y longitudes de pilotes puede manejar?
R: Tablestacas de acero (tipo U, tipo Z, alma recta), pilotes de tubos de acero y pilotes de hormigón prefabricados de hasta 12 metros de longitud. La alta energía de impacto por golpe (335 kN) garantiza una penetración suave incluso en suelos densos o estratificados.
P5: ¿Cómo mejora la confiabilidad el conjunto completo del mecanismo de giro?
R: Utiliza un rodamiento giratorio rectificado con precisión con precarga permanente de espacio cero. La capacidad de tracción axial de 90 toneladas significa que puede extraer pilotes rebeldes sin dañar la corona giratoria. No se requiere ajuste periódico del juego, lo que ahorra tiempo de mantenimiento y evita paradas no planificadas.
P6: ¿Qué pasa con el mantenimiento en entornos remotos o hostiles?
R: La junta rotativa de alta presión está respaldada por una garantía de 12 meses. Las mangueras de vibración siguen el movimiento del soporte, eliminando el contacto abrasivo, un punto de falla común. Se recomienda un engrase regular del rodamiento giratorio cada 50 horas. Para temperaturas extremas, hay disponible grasa opcional para bajas temperaturas.
P7: ¿Es este modelo adecuado para la hinca de pilotes en granjas solares (fotovoltaicas)?
R: Si bien el FV-280R no es un modelo fotovoltaico dedicado, su salida de vibración de alta frecuencia y su alta energía de impacto por golpe lo hacen capaz de hincar pilotes fotovoltaicos en suelos blandos a medianos. Para trabajos de granjas solares dedicadas, considere nuestra serie fotovoltaica FV-280.
P8: ¿Cuál es la ventaja de tener un espacio cero permanente en el anillo giratorio?
R: Los anillos giratorios tradicionales desarrollan holgura con el tiempo, lo que provoca una precisión de rotación deficiente y un mayor desgaste. El conjunto del mecanismo de giro completo con espacio cero permanente mantiene una alineación precisa durante toda la vida útil de la máquina: sin ajustes, sin ruidos y con una vida útil más larga de los componentes.
