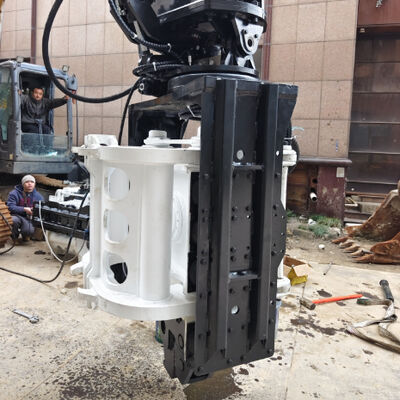

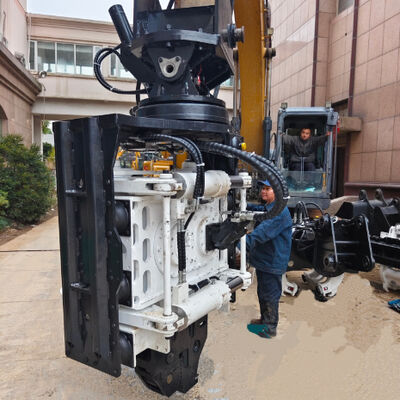

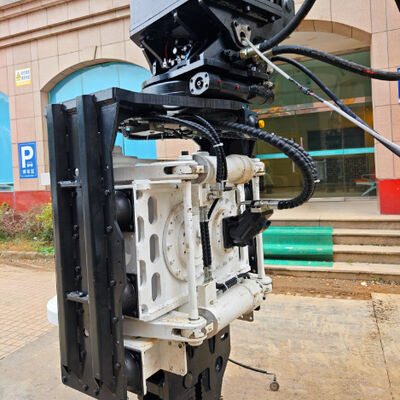

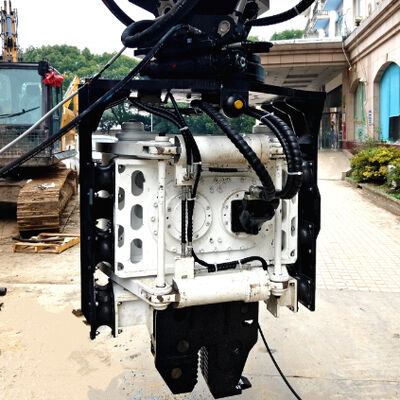

Martillo de pilotes con agarre lateral SV300: sistema de fusión de flujo de bomba doble y conjunto de válvula de control integrada para excavadoras de 25 a 32 t

El controlador de pilas de agarre lateral SV300 es un accesorio vibratorio hidráulico diseñado para excavadoras de 25 a 32 toneladas. Pertenece a nuestra serie SV, diseñado para conducir y extraer pilas de chapa de acero, vigas H,y pilas de tuberías en espacios estrechos y espacios estrechos como las renovaciones de fábricasEl SV300 incorpora cinco características hidráulicas y estructurales avanzadas: un sistema de fusión de flujo de doble bomba, un sistema de fusión de flujo de doble bomba y un sistema de fusión de flujo de doble bomba.con un sistema de válvulas de control integrado, una unidad de válvula de fusión de alto flujo, una solución completa de adaptación al espacio confinado y una salida de vibración de alta frecuencia (558 kN, 2300-3000 rpm).,control preciso, y la capacidad de operar donde los conductores de pila convencionales no pueden caber.

El SV300 está equipado con un sistema de fusión de flujo de doble bomba que permite la gestión de la potencia hidráulica en dos etapas.un solo circuito de bomba proporciona un flujo suficiente para la acumulación o extracción de luzCuando la pila se encuentra con grava densa, relleno compactado o arcilla rígida, el agua se deposita en el suelo.el sistema fusiona automáticamente el flujo de una segunda bomba con el motor vibratorio, aumentando instantáneamente la potencia hidráulicaEsto aumenta la fuerza centrífuga hasta los 558 kN completos, lo que permite que el SV300 supere duras condiciones geológicas sin necesidad de actualizar la máquina portadora.protegiendo tanto el martillo como la excavadoraPara los operadores que trabajan en capas de suelo mixtas (común en los deltas de ríos y llanuras aluviales), esta característica mejora significativamente la productividad.

El SV300 cuenta con un conjunto de válvulas de control integrado importado de las principales marcas hidráulicas internacionales.dirección de rotación excéntricaEl control independiente de cada acción simplifica el mantenimiento y la solución de problemas, reduce el desorden de las mangueras externas y mejora el tiempo de respuesta.A diferencia de los sistemas tradicionales con múltiples válvulas separadas conectadas por mangueras largas, el diseño integrado minimiza los puntos de fuga y reduce las pérdidas de presión.El conjunto de válvulas está diseñado para una presión de funcionamiento de 32 MPa e incluye un alivio de presión incorporado y una protección contra cavitaciones.Para los propietarios de flotas, esto significa menos fallos hidráulicos y diagnósticos más rápidos.

Complementando el sistema de fusión de la bomba dual, el SV300 incorpora una unidad de válvula de fusión de alto flujo dedicada que gestiona el flujo combinado de ambas bombas.Esta unidad está diseñada para manejar hasta 280 L/min (el caudal de funcionamiento máximo del SV300 ′s) a 32 MPa sin caída de presión significativaLa unidad de válvula de alto caudal incluye carretes mecanizados de precisión y asientos endurecidos para una larga vida útil.La unidad de válvula abre pasajes internos para fusionar los dos flujos de la bomba sin problemasLa unidad también proporciona un control de flujo proporcional, lo que permite al operador variar la frecuencia de vibración de 2300 a 3000 rpm.suministro de energía ajustable que coincide exactamente con las condiciones del suelo desde arcilla blanda hasta roca vetorizada.

El SV300 está diseñado como una solución completa de adaptación al espacio confinado.

• La sujeción de agarre lateral elimina la necesidad de un conductor vertical alto, reduciendo el espacio libre aéreo requerido a tan solo 3,5 metros.

• Las dimensiones compactas (1343 × 1230 × 2923 mm) permiten que el martillo se ajuste a través de puertas estándar y entre paredes estrechamente espaciadas.

• La rotación continua de 360° y la inclinación bidireccional de ±30° permiten un posicionamiento preciso de la pila sin mover la excavadora.

• Los asientos intercambiables de las abrazaderas permiten cambiar rápidamente entre los pilares de chapa de acero, las vigas H y los pilares de tubería sin herramientas.

• El sistema de doble abrazadera (abrazadera lateral + abrazadera inferior) mantiene la pila segura incluso cuando se trabaja en ángulos de inclinación extremos.
  Para los contratistas que trabajan en expansiones de fábricas, puentes subterráneos, construcción de interiores o trincheras urbanas,el SV300 convierte una excavadora estándar de 25 a 32 toneladas en una máquina de empilado altamente maniobrable que puede acceder a áreas a las que ningún otro conductor de empilado puede llegar.

El SV300 ofrece una salida de vibración de alta frecuencia de 2300 ≈ 3000 rpm (ajustable a través del control de flujo) con una fuerza centrífuga de 558 kN (momento excéntrico 5,6 kgm).Las vibraciones de alta frecuencia licuan rápidamente el suelo alrededor de la pilaLos principales beneficios incluyen:

• Rapidez de penetración: una pila de láminas de acero de 12 metros puede ser conducida en 60 a 90 segundos en arena o arcilla de densidad media.

• Extracción suave: incluso las pilas que se han asentado durante meses se pueden extraer con el mínimo esfuerzo.

• La reducción de las vibraciones laterales y las fuerzas horizontales se anulan, protegiendo el brazo de la excavadora y las estructuras cercanas.

• El ruido más bajo
  La frecuencia ajustable permite al operador marcar la configuración óptima para cada capa de suelo: frecuencia más baja (2300-2500 rpm) para suelos blandos para ahorrar combustible,frecuencia más alta (2700-3000 rpm) para suelo denso o congelado para maximizar la penetración.

• Asia Sudoriental El sistema de fusión de doble caudal de la bomba y la unidad de válvula de fusión de alto caudal proporcionan energía bajo demanda sin sobredimensionar el portadorLa solución de adaptación del espacio confinado permite la acumulación debajo de los sobrevuelos existentes y entre edificios.

• India Los contratistas sensibles a los costes se benefician del conjunto integrado de válvulas de control, que reduce las fugas de las mangueras y el tiempo de inactividad del mantenimiento.La salida de vibración de alta frecuencia funciona eficientemente en los diversos suelos de la meseta del Deccan y la llanura del GangesEl diseño compacto es ideal para carreteras rurales estrechas y puentes subterráneos.

• Rusia Los climas fríos y los lugares remotos requieren una hidráulica fiable.La solución de adaptación del espacio confinado es invaluable para bloques de anclaje de tuberías y cimientos de permafrost donde el acceso es restringido.

R: El sistema de fusión de flujo de doble bomba combina la salida de dos bombas hidráulicas (normalmente de los circuitos principal y auxiliar de la excavadora).una bomba proporciona el flujo para un funcionamiento eficiente energéticamenteCuando se encuentra con tierra dura, el sistema fusiona la segunda bomba, duplicando el flujo al martillo y aumentando la fuerza centrífuga a los 558 kN completos.

R: El conjunto integrado de válvulas de control reemplaza varias válvulas separadas y mangueras largas con un solo bloque compacto.y mejora el tiempo de respuestaTodas las funciones (vibración de arranque/parada, rotación, inclinación, control de flujo) se controlan a través de una sola unidad.

R: Trabajan juntos. El sistema de fusión de doble flujo de la bomba se refiere al circuito hidráulico general que combina dos flujos de la bomba.La unidad de válvula de fusión de alto caudal es el componente específico de la válvula que realiza la fusión y regula el caudal combinado hasta 280 L/minAmbos están integrados en el diseño del SV300.

R: Combina el agarre lateral (sin líder vertical), dimensiones compactas (1,34 m de largo, 1,23 m de ancho, 2,92 m de altura), rotación continua de 360 °, inclinación de ± 30 ° y un sistema de sujeción de cambio rápido.Puedes trabajar bajo 3.5m de techo y entre paredes a sólo 1,3m de distancia ̇ lugares donde los conductores de pila convencionales no pueden ir.

R: Para la mayoría de los tipos de suelo, sí. La salida de vibración de alta frecuencia (2300-3000 rpm) licuefa el suelo más rápido que la baja frecuencia (1500-2000 rpm).También produce menos vibración lateral y menos ruido percibidoLa frecuencia ajustable del SV300 permite utilizar giros menores en suelo blando para ahorrar combustible y giros más altos en suelo denso para una máxima penetración.

A: Con asientos de abrazadera intercambiables: pilares de chapa de acero de tipo U y Z (hasta 12-15 m), vigas H hasta 350 mm y pilares circulares de tubería hasta 600 mm de diámetro.

R: Cualquier excavadora de 25 ∼32 toneladas (Komatsu, Hitachi, SANY, XCMG, Liugong, etc.)) con un acoplador rápido hidráulico y dos circuitos auxiliares (para la fusión de dos bombas) o al menos un circuito con caudal de hasta 280 L/minLa instalación suele tardar un día.
