Conducción de pila de agarre lateral con rotación continua completa de 360 grados y cabeza de conducción de inclinación bidireccional

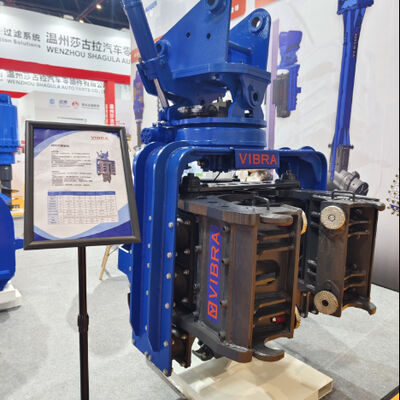

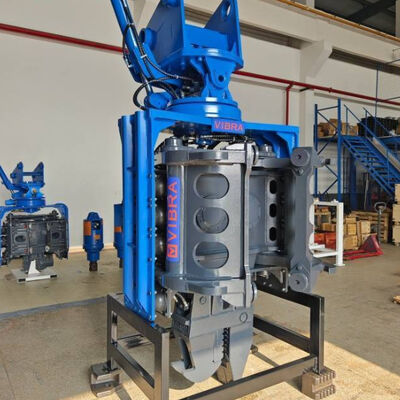

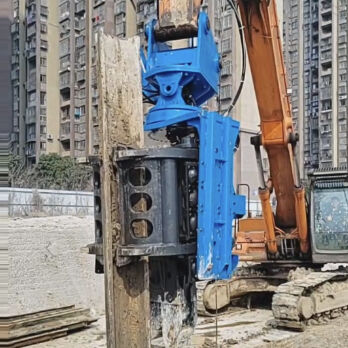

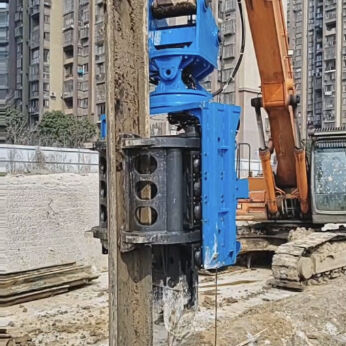

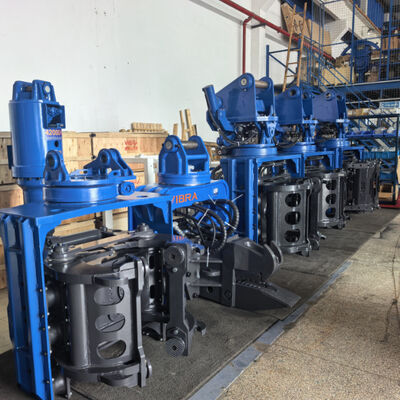

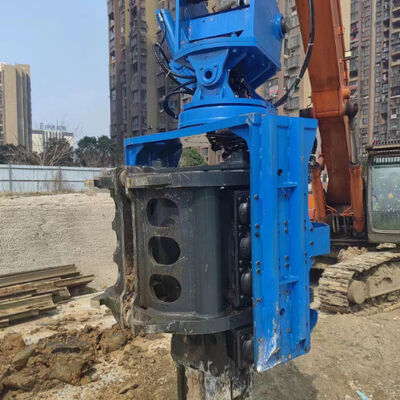

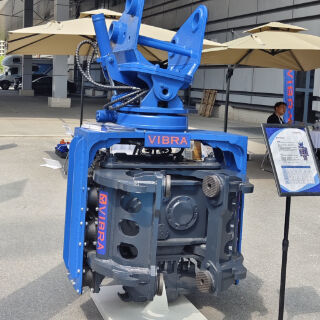

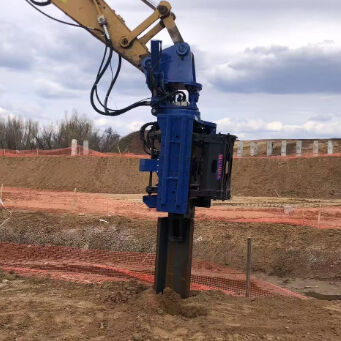

El controlador de pila de agarre lateral SV400 es un martillo vibratorio hidráulico especializado diseñado para resolver los problemas de acceso más difíciles en la construcción de cimientos.A diferencia de las plataformas tradicionales que requieren mástiles altos y radios oscilantes ampliosCon una mínima modificación, su excavadora se convierte en una máquina de pilado altamente móvil.El SV400 tiene una rotación continua de 360 grados, cabeza de conducción de inclinación bidireccional, capacidad de operación de espacio para la cabeza baja, y una estructura compacta diseño de espacios confinados.entre dos edificios, o en un corredor de servicios públicos lleno, el SV400 ofrece un apilamiento preciso sin romper el presupuesto.

Los martillos de agarre lateral convencionales a menudo tienen ángulos de giro limitados, lo que obliga a los operadores a reposicionar el portador repetidamente..Utilizando un actuador rotativo hidráulico de alto par integrado en el soporte de conexión, el martillo puede girar sin fin en ambas direcciones.Esta rotación continua completa de 360 grados permite al operador alinear la pila a cualquier orientación esencial para el bloqueo de la pila de hojasEl SV400, combinado con el propio swing de la excavadora, puede colocar pilas con precisión milimétrica sin mover las vías.Para proyectos rusos de modernización de puentes o expansiones de estaciones de metro de la India donde el espacio es de gran valor, la rotación continua completa de 360 grados reduce el tiempo de posicionamiento en más de la mitad.

Trabajar en terrenos irregulares o en superficies inclinadas a menudo compromete la verticalidad de la pila.La cabeza de conducción bidireccional de inclinación SV400 ′ proporciona ± 30 grados de inclinación en dos ejes perpendiculares (izquierda-derecha y delante-arriba)La cabeza de accionamiento de inclinación bidireccional utiliza dos cilindros hidráulicos de trabajo pesado que ajustan de forma independiente el ángulo del conjunto de la abrazadera.Los operadores pueden inclinar la pila exactamente vertical incluso cuando la excavadora está estacionada en una pendiente de 15 °Para la construcción de diques en el sudeste asiático o el trabajo de fundación en la ladera de la montaña en la India, esta cabeza de conducción de inclinación bidireccional asegura que las pilas impulsadas cumplan con estrictas tolerancias de verticalidad (normalmente 1:100).La función de inclinación también ayuda a extraer pilas que se han asentado en un ángulo simplemente inclinar la abrazadera para que coincida con el eje de la pila y tirar.

Muchos proyectos de empillamiento se realizan bajo obstáculos aéreos: techos de fábricas, cubiertas de puentes, líneas eléctricas o estructuras de estacionamiento.El SV400 está diseñado para una capacidad de operación de baja capacidad de cabeza con una altura total de solo 3056 mm (incluido el conector y la abrazadera)Cuando se monta en una excavadora, la combinación puede operar en espacios libres tan bajos como 4,5 metros.la pila vertical compacta de la unidad vibratoriaEn segundo lugar, la capacidad de utilizar una abrazadera de fondo en lugar de una abrazadera superior.el operador puede levantar la pila utilizando la abrazadera inferiorEsta capacidad de funcionamiento de bajo espacio para la cabeza hace que el SV400 sea la opción preferida para el soporte del sótano, las paredes del túnel,y proyectos de expansión de fábricas en toda Rusia y el sudeste asiático.

El SV400 mide solo 1400 mm (L) × 1315 mm (W) × 3056 mm (H) ‡ estructura notablemente compacta de espacios confinados para un martillo vibratorio de clase 400.La estructura compacta de los espacios confinados se logra mediante la integración de la unidad rotativaA pesar de su pequeño tamaño, el SV400 ofrece una fuerza centrífuga de 656 kN y un momento excéntrico de 6,6 kgm.con un rango de velocidades de 2300 ∼5000 rpm. Esta estructura compacta de espacios confinados no sacrifica el rendimiento. Puede conducir o extraer pilas de chapa de acero, pilas H (hasta 400 mm de brida),y pilares circulares de tuberías (hasta 600 mm de diámetro) en suelos de medio a rígidosPara los sitios de trabajo en los núcleos urbanos densos de la India o en los puertos de las islas de Indonesia con áreas limitadas, las dimensiones compactas del SV400 significan que puede maniobrar a través de puertas estrechas y trabajar en callejones.

Asia sudoriental (Tailandia, Vietnam, Filipinas e Indonesia):

• La capacidad de operación de baja capacidad de cabeza permite la acumulación bajo grúas aéreas existentes en las fábricas.

• Estructura compacta espacios confinados encajan dentro de los patios de contenedores de envío y parcelas de refinería estrechas.

• La rotación continua completa de 360 grados acelera el bloqueo de la pila de láminas para las barreras de inundación.

India:

• La cabeza motriz de inclinación bidireccional asegura pilas verticales en orillas inclinadas de ríos y terraplenes de carreteras.

• El manejador de pila de agarre lateral elimina la necesidad de plataformas dedicadas de empilado. Use su excavadora de 35 toneladas.

• La capacidad de operación de baja capacidad de cabeza permite la acumulación dentro de los sótanos de los edificios existentes.

Rusia:

• La rotación continua completa de 360 grados funciona en condiciones bajo cero con sellos resistentes al frío.

• La estructura compacta y los espacios confinados permiten el transporte en camiones estándar de cama plana.

• La abrazadera de fondo robusta maneja sin daños la capa de tierra congelada.

P1: ¿El SV400 requiere una marca especial de excavadora?
R: No. El SV400 se ajusta a cualquier excavadora estándar de 32 ′′ 40 toneladas con un acoplador rápido o conexión de pin. Proporcionamos soportes de adaptador para las principales marcas (sin nombrar marcas específicas).

P2: ¿Cómo funciona la capacidad de operación con espacio para la cabeza bajo con sujeción lateral?
R: Para un espacio muy bajo para la cabeza, use la abrazadera inferior para levantar y conducir la pila.

P3: ¿Puedo cambiar entre diferentes tipos de pilas rápidamente?
R: Sí. El sistema de abrazaderas tiene inserciones estándar reemplazables.

P4: ¿Es segura la rotación continua completa de 360 grados cuando las mangueras están conectadas?
R: El colector rotativo tiene guías de manguera incorporadas y un girador hidráulico que evita la torsión. También se puede establecer un limitador de rotación si se desea, pero se prueba completamente la rotación continua.

P5: ¿Qué mantenimiento requiere la cabeza motriz bidireccional de inclinación?
R: engrasar los pernos de inclinación cada 8 horas de funcionamiento. Los cilindros de inclinación tienen sellos Trelleborg calificados para -30 °C a +80 °C. No hay mantenimiento especial más allá del cuidado hidráulico estándar.

P6: ¿Puede el SV400 extraer pilas y también conducirlas?
R: Absolutamente. Con la abrazadera lateral o inferior sujetada firmemente, invertir la dirección del motor vibratorio para generar una atracción hacia arriba.La combinación de la vibración y el brazo de la excavadora eleva las pilas de manera eficiente.

El controlador de pila de agarre lateral SV400 es la solución definitiva para la pila en entornos restringidos.Su completa rotación continua de 360 grados y cabeza de conducción de inclinación bidireccional le dan flexibilidad de posicionamiento sin igualLa baja capacidad de operación de la cabeza y la estructura compacta de los espacios confinados permiten trabajar debajo de puentes, dentro de fábricas y entre edificios, lugares donde las plataformas de empilado convencionales no pueden ir.Si usted está modernizando una planta industrial rusa, la construcción de un puente en la India, o la instalación de muros de inundación en el sudeste de Asia, el SV400 convierte su excavadora en una máquina de empillamiento de alto rendimiento.Póngase en contacto con nosotros para obtener un presupuesto de kit de montaje y análisis de vibración específico del sitio.
