Martillo de pila con rotación de 360° de bajo mantenimiento | Conjunto de giro completo + vibración de alta frecuencia de 372 kN

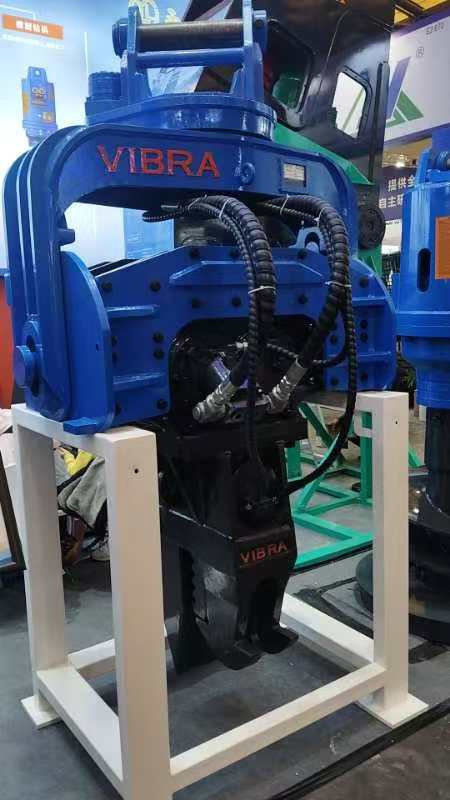

El controlador de pilas de 360 grados FV‐330R es un accesorio vibratorio hidráulico diseñado para excavadoras de 33­38 toneladas. Pertenece a nuestra familia de excavadoras (rotativas) de la serie R,que cuenta con un mecanismo de deslizamiento de precisión que permite una rotación continua completa de 360 grados, un cambio de juego para trabajos que requieren una orientación precisa de la pilaA diferencia de los conductores convencionales limitados a un ángulo fijo o a un giro de ±90°, los conductores de pilas de carga se limitan a un ángulo fijo o a un giro de ±90°.el FV-330R permite al operador girar el martillo infinitamente en cualquier dirección sin reposicionar la máquina portadora.

Construido con un conjunto de mecanismo de deslizamiento completo, una unión giratoria de alta presión (40 MPa) y un robusto motor hidráulico,el FV‐330R proporciona una salida de vibración de alta frecuencia (2800 rpm) y una fuerza centrífuga de 372 kNAl mismo tiempo,su diseño cuidadoso, que incluye mangueras aisladas de vibraciones y una unión rotativa resistente al desgaste, da como resultado un diseño de bajo coste de mantenimiento que reduce drásticamente el tiempo de inactividad y los gastos de reemplazo de manguerasEsta combinación hace que el FV-330R sea ideal para proyectos de infraestructura exigentes en el sudeste asiático, la India y Rusia.

El FV-330R es un verdadero controlador de pila de rotación de 360 grados.el martillo puede girar continuamente sin ninguna parada mecánicaLos operadores pueden:

• Alinear los pilares de las láminas o de las tuberías exactamente en el ángulo requerido sin mover la excavadora.

• Trabaje alrededor de columnas existentes, muelles de puentes o servicios públicos subterráneos.

• Cambiar la orientación de la pila desde el interior de una zanja o presa donde el espacio es limitado.
  La rotación es impulsada por un motor hidráulico de alto par y controlada a través de un circuito piloto, lo que permite un ajuste suave y sin pasos de la velocidad.

A diferencia de los accesorios de balanceo limitado que solo giran 180 ° o requieren un reposicionamiento manual, el FV-330R proporciona una rotación continua completa de 360 grados en ambas direcciones.Esta característica elimina los puntos ciegos y permite al operador realizar secuencias complejas de apilamiento sin parar nunca para reorientar la excavadoraCuando se conducen pilas de hojas entrelazadas a lo largo de una alineación curva (por ejemplo, para barreras o paredes de apoyo), la rotación continua asegura que cada pila se ajuste perfectamente a la anterior.El par de rotación es suficiente para manejar pilas de hasta 12 m de longitud y conjuntos de abrazaderas pesados.

El conjunto del mecanismo de deslizamiento completo consta de un anillo interior forjado, un anillo exterior con dientes de engranaje endurecidos por inducción y rodamientos de rodillos de gran capacidad.

• Pulsador axial: 90 toneladas (capaz de extraer pilas profundamente incrustadas)

• Capacidad de carga radial: igualada a las fuerzas de 38 t de la rampa del excavador

• Respuesta negativa cero permanente: crítica para el posicionamiento preciso y el desgaste reducido por vibración

• Sellado contra el polvo y el agua (clasificación IP65 en el rodamiento)
  Este mecanismo de deslizamiento también está equipado con una unión giratoria de alta presión (40 MPa de presión de trabajo, garantía de 12 meses) que suministra aceite al motor vibratorio mientras gira.A diferencia de las mangueras convencionales que giran y se frotan, la unión giratoria mantiene las mangueras estacionarias en relación con el gancho, eliminando por completo las fallas de reventamiento inducidas por fricción.

El FV-330R genera una vibración de alta frecuencia de 2800 rpm (ajustable dentro del rango) y una fuerza centrífuga de 372 kN. El momento excéntrico es de 6,8 kgm,obtenido mediante un diseño de tres ejes excéntricos (según nuestro principio vibratorio estándar)La alta frecuencia licuida el suelo alrededor de la pila, reduciendo la resistencia a la fricción hasta en un 70%.

• Una pila de chapa de acero de 12 m puede ser conducida en menos de 90 segundos en arena de densidad media.

• La extracción de pilas previamente conducidas se hace sin esfuerzo, incluso después de meses de asentamiento.

• La vibración es solo vertical (las fuerzas horizontales se anulan), protegiendo el brazo de la excavadora y la comodidad del operador.
  En comparación con los martillos de baja frecuencia, la alta frecuencia del FV-330R también reduce la transmisión de ruido y vibración a las estructuras cercanas, lo que es beneficioso para los proyectos urbanos.

El FV-330R incorpora un diseño de bajo costo de mantenimiento que aborda directamente el punto más común de los conductores de pila convencionales: explosión de fricción de mangueras hidráulicas.

• La unión giratoria de alta presión lleva el aceite al motor; las mangueras no giran, por lo que no se torce, se frota o se rozan contra el brazo.

• La unión rotativa está calificada para 40 MPa (muy por encima de la presión del sistema de 32 MPa), con sellos endurecidos que duran más de 3000 horas de funcionamiento.

• El rodamiento de precisión requiere solo una lubricación bimestral a través de pezones centralizados; no hay reemplazo programado bajo uso normal.

• Todos los componentes hidráulicos (motor, bloque de válvulas) provienen de marcas internacionales de primer nivel, lo que reduce los riesgos de fugas.
  Los datos de campo muestran que los propietarios de nuestros conductores de pila de la serie R gastan un 60% menos en reemplazo de mangueras y reparaciones relacionadas en comparación con los diseños no rotativos.Los servicios de apoyo a los proyectos de infraestructuras de infraestructuras de la Unión (incluidos los servicios de infraestructuras de infraestructuras de la Unión) son limitados..

• Asia Sudoriental La rotación continua completa de 360 grados permite trabajar entre los cimientos existentes sin mover la excavadoraEl diseño de bajo costo de mantenimiento reduce los costos logísticos de las piezas de repuesto en naciones del archipiélago como Indonesia y Filipinas.

• India Los contratistas sensibles a los costos valoran el diseño de bajo costo de mantenimiento porque las fallas de las mangueras en los martillos convencionales son un gasto frecuente.El conjunto del mecanismo de deslizamiento completo con manijas de tracción axial de 90 toneladas extracción de pilas impulsadas durante las reparaciones de puentes y la construcción de sobrevuelosLa salida de vibración de alta frecuencia funciona bien en los diversos suelos aluviales de la llanura del Ganges.

• Rusia La rotación continua (sin paradas) acelera la acumulación de bloques de anclaje de tuberías y cimientos de permafrostLa capacidad de rotación sin torsión de la manguera elimina un punto de falla común en las mangueras frías.
