Martillo de pilotes para espacios confinados de estructura compacta: sistema de fusión de flujo de bomba doble y capacidad de altura libre baja

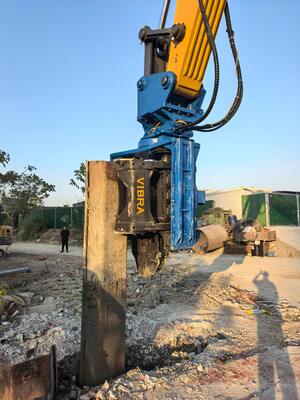

El SV400 es unMartillo de agarre lateral fabricado en China, construido específicamente como una solución completa de adaptación a espacios confinados para sitios de construcción con poco espacio libre y acceso estrecho. Ya sea que esté trabajando en modernizaciones de fábricas, apuntalamiento de puentes o proyectos de drenaje urbano, el SV400 se monta directamente en excavadoras de 32 a 40 toneladas con modificaciones mínimas. Su diseño de estructura compacta para espacios confinados le permite convertir su máquina existente en una plataforma de pilotaje de alto rendimiento sin costosos equipos adicionales.

1. Capacidad de operación con espacio libre bajo

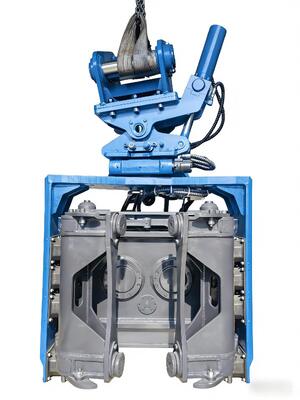

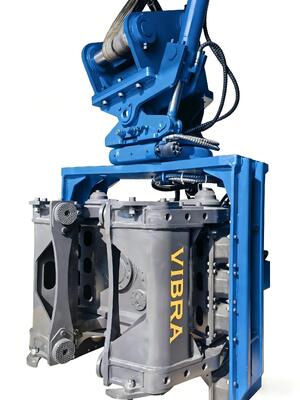

El SV400 integra una abrazadera lateral y una abrazadera inferior. este unicocapacidad de operación con espacio libre bajoPermite hincar y extraer pilotes en espacios verticales de hasta 3,8 metros. Puede trabajar con confianza debajo de puentes bajos, dentro de entrepisos de almacenes o dentro de niveles de sótanos, lugares donde los equipos de pilotaje convencionales simplemente no pueden ingresar.

2. Espacios confinados de estructura compacta

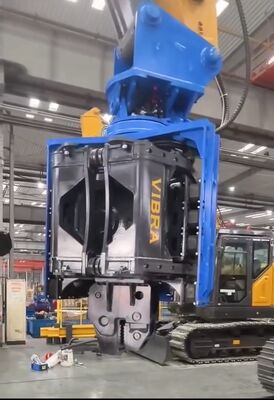

Con solo 1400 mm (largo) × 1315 mm (ancho) × 3056 mm (alto), elestructura compacta espacios confinadosLa ingeniería permite que el SV400 pase a través de puertas industriales estándar y entre pilares con espacios de 3,5 metros. Sin costosas ampliaciones del terreno ni permisos de transporte especiales: simplemente conduzca su excavadora y comience a trabajar.

3. Sistema de fusión de flujo de bomba dual
Muchas excavadoras de 32 a 40 toneladas tienen un flujo hidráulico auxiliar inferior a los 280 L/min requeridos. Elsistema de fusión de flujo de bomba dualCombina dos salidas de bomba separadas en un único circuito de alto flujo (hasta 360 L/min). Esto garantiza que el SV400 entregue toda su fuerza centrífuga (772 kN) incluso cuando el flujo de bomba individual de su máquina sea modesto, una ventaja fundamental para flotas más antiguas que se encuentran comúnmente en India y Rusia.

4. Solución de adaptación a espacios confinados
como un dedicadosolución de adaptación a espacios confinados, el SV400 elimina la necesidad de grúas altas, líderes especiales de baja altura o equipos de elevación auxiliares. La abrazadera lateral y la abrazadera inferior trabajan juntas para sujetar e hincar pilotes en áreas donde el espacio libre está restringido a menos de 4 metros. Esto lo convierte en la opción ideal para pilotes en interiores, reparación de puentes, extensiones de estacionamientos subterráneos e instalaciones de parques solares fotovoltaicos (PV) donde los paneles crean poco espacio libre.

5. Potente rendimiento vibratorio
Con un momento excéntrico de 6,6 kgm, una fuerza centrífuga de hasta 772 kN y un rango de frecuencia ajustable de 2300 a 5000 rpm, el SV400 se adapta a arcilla blanda, marga arenosa, grava densa e incluso rocas erosionadas duras.

Sudeste Asiático (ciudades abarrotadas, alta humedad, puentes bajos)

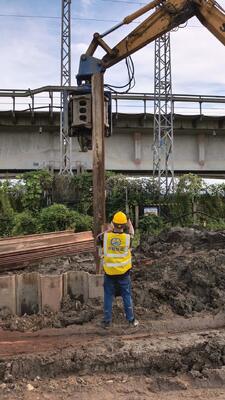

• La capacidad de operación con altura libre baja permite apilar debajo de vías elevadas de MRT/LRT, dentro de estacionamientos en sótanos y debajo de pasos elevados bajos.

• Como solución de adaptación a espacios confinados, el SV400 elimina los cierres de carreteras o grúas en calles estrechas.

• Los sellos y mangueras resistentes a la corrosión soportan la humedad tropical y el aire salado (proyectos costeros).

• Los espacios confinados de estructura compacta permiten el acceso a callejones estrechos en ciudades como Bangkok, Yakarta y Manila.

India (flotas mixtas de excavadoras, condiciones de suelo variadas y sensibles a los costos)

• El sistema de fusión de flujo de bomba dual hace que el SV400 sea compatible con excavadoras más antiguas o de menor flujo (JCB, L&T, Sany), una gran ventaja para los propietarios de flotas que no desean comprar máquinas nuevas.

• Los espacios confinados con estructuras compactas reducen los costos de preparación del sitio: no es necesario ampliar los caminos de acceso ni eliminar estructuras adyacentes.

• El diseño de bajo mantenimiento (menos piezas móviles, rodamientos sellados) mantiene bajos los costos operativos, algo fundamental para los mercados sensibles a los precios.

• Una sola máquina se encarga de sujetar, posicionar, conducir y extraer, sin necesidad de alquilar una grúa.

Rusia (frío extremo, largas distancias, sitios remotos)

• Este martinete con agarre lateral fabricado en China funciona de manera confiable hasta -30 °C con el aceite hidráulico adecuado.

• El sistema de fusión de flujo de bomba dual garantiza una potencia constante incluso cuando el aceite hidráulico es espeso durante los arranques en frío.

• La solución de adaptación a espacios confinados reduce la necesidad de grandes equipos de soporte, lo que reduce los costos de transporte a regiones remotas como Yakutia, Siberia o la costa ártica.

• Las dimensiones compactas permiten enviar varias unidades en un contenedor, lo que reduce los gastos de logística.

• Tablestacas de acero tipo U y tipo Z (todos los perfiles estándar)

• Vigas en H (hasta 400 mm de ancho de ala)

• Pilotes de tubos circulares (hasta 800 mm de diámetro)

Hay disponibles mordazas de sujeción intercambiables: intercambie en menos de 10 minutos sin herramientas especiales.

P1: ¿Cuál es el espacio libre mínimo exacto para el SV400?
R: Con la capacidad de operación con altura libre baja utilizando la abrazadera inferior, puede hincar y extraer pilotes en espacios verticales tan bajos como 3,8 metros (desde el suelo hasta la obstrucción aérea).

P2: Mi excavadora tiene solo un flujo auxiliar total de 230 L/min. ¿Puede ejecutar el SV400?
R: Sí, el sistema de fusión de flujo de bomba dual combina dos circuitos de bomba (p. ej., 115 L/min + 115 L/min) para alcanzar 230 L/min. Para una fuerza óptima de 772 kN, recomendamos 280–360 L/min, pero el martillo seguirá funcionando a potencia reducida con un flujo menor.

P3: ¿Qué hace que esta sea una “solución de adaptación a espacios confinados” en lugar de simplemente un pequeño martinete?
R: Tres cosas: (1) Espacios confinados de estructura compacta: dimensiones generales pequeñas; (2) Capacidad de operación con altura libre baja: la abrazadera inferior permite trabajar bajo techos bajos; (3) El sistema de abrazadera doble elimina la necesidad de una grúa separada para manipular pilotes. Juntas, estas características hacen del SV400 una solución completa para sitios reducidos.

P4: ¿El SV400 requiere una fuente de alimentación dedicada?
R: No. Utiliza el sistema hidráulico auxiliar existente de su excavadora. El sistema de fusión de flujo de bomba dual (si está equipado) está integrado en el accesorio; no se necesita unidad de alimentación externa.

P5: ¿Cuánto tiempo lleva instalar el SV400 en una excavadora?
R: Menos de 2 horas para la primera instalación. El soporte de montaje estandarizado se adapta a la mayoría de las excavadoras de 32 a 40 toneladas con ajustes menores en pasadores o mangueras. Después del primer ajuste, el cambio entre el cucharón y el martinete tarda unos 30 minutos.

P6: ¿Hay repuestos disponibles en el sudeste asiático, India o Rusia?
R: Sí. Disponemos de piezas de desgaste (mordazas de sujeción, sellos, mangueras, cojinetes) en Singapur (para el sudeste asiático), Mumbai (para India) y Moscú (para Rusia). El plazo de entrega habitual es de 3 a 5 días laborables.

Para los contratistas del sudeste asiático, India y Rusia que buscan una solución de pilotaje confiable, rentable y que ahorre espacio, el martinete con agarre lateral SV400 fabricado en China ofrece una productividad excepcional en los entornos de poco espacio libre más desafiantes. Su combinación única de capacidad de operación con espacio libre bajo, espacios confinados de estructura compacta, sistema de fusión de flujo de bomba dual y solución de adaptación de espacios confinados lo convierte en la opción ideal para renovación de infraestructura, reparación de puentes, expansión de fábricas y proyectos de servicios públicos urbanos.

Contáctenos hoy para una verificación de compatibilidad con su modelo de excavadora y una cotización personalizada basada en las condiciones típicas de su suelo.
